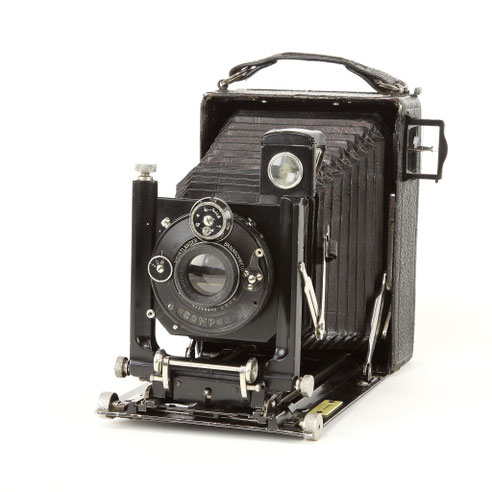

Voigtländer Bergheil "zweites Modell"  ~1920-1926  Gerätenummer 32430

Laufbodenkamera und Zentralverschluss für Platten 9 x 12 cm

Doppelter Auszug mit Balgenstrecker*

U-Standarte Höhen- und Seitenverstellbar

Verschluss: O-Compur  250/100/50/25/10/5/2/1  B&T (Einsteller Z-D-M)

Objektiv: Voigtländer Doppel-Anastigmat Radiar 6,8 / 13,5 cm

Brillantsucher mit Libelle an Stendarte (Libelle fehlt -noch- an diesem Modell)

Eingelassener optischer Sucher, selbständig öffnend.

Handschlaufe (ungemarkt)

Mattscheibeneinschub mit Lederprägung Bergheil

*Die "Balgenstrecker" wurden von der Firma Emil Wünsche kreiert und am (Export) Modell "Nixe" von 1907 verwendet. Diese sind so gebaut, dass bei Einfachauszug der Balg im vorderen Drittel noch zusammengeschoben bleibt und sich mit der genialen "Federwirkung" erst bei Verwendung des Doppelten Auszuges öffneten und so dem vorderen Balgenteil ein "Durchhängen" verhinderte.

Die Firma Wünsche wurde 1909 Teil der ICA und es ist nicht bekannt ob und wie die Balgenstabilisatoren ~10 Jahre später den Weg zu Voigtländer gefunden haben. Die in allen Massen und der Ausführung baugleichen Teile lassen vermuten, dass vielleicht noch eine gewisse Menge davon vorhanden war oder das Patent war ausgelaufen und von Voigtländer übernommen worden. Vielleicht auch gleich die Stanzmaschinen für die Herstellung..

Diese Bergheil habe ich in einem stark gebrauchten Zustand erhalten, die Mattscheibe musste ersetzt werden. Das Faltfach des Mattscheibeneinschubes war eingerissen, an der Laufbodenschiene fehlten Schrauben. Die Libelle ist am Brillantsucher abgebrochen und fehlt (noch..)

Sammlung engel-art.ch

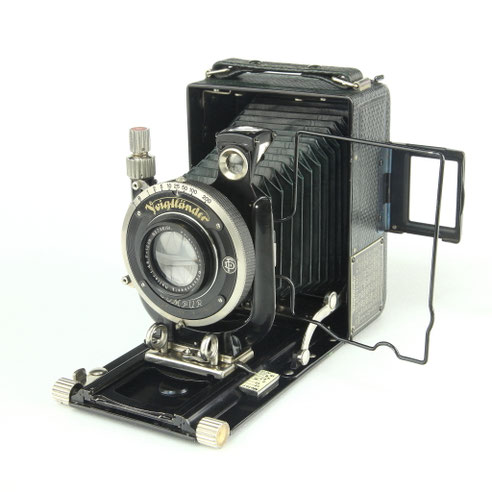

VOIGTLÄNDER  Bergheil  1914 - 1939

Gerätenummer: B 726363

'Die Kamera des Anspruchsvollen' ... hier als drittes Bergheil-Modell für das Plattenformat 6.6 x 9cm. Die Bergheil-Kamera Linie wurde in den Jahren 1912 bis 1936 gefertigt, jedoch noch bis 1939 in die USA geliefert. Sie war als Flaggschiff wohl am meisten von Konstruktionsverbesserungen gesegnet. Eine dieser Innovationen ist die einfache und bestens konstruierte Wechselmöglichkeit des ganzen Verschluss mit der Optik. Über einen Kipphebel lässt sich der Bajonettverschluss lösen und in Sekundenschnelle auswechseln. Ab 1928 wurde auch die Gerätenummerierung eingeführt, diese wurde ab 1929 jeweils auch mit einem Buchstaben angeführt:

1928  1929  1930  1931  1932  1933  1934  1935  1936

   -         A        B        C       D       E        F        G       H

Dass ich hier ein solch komplettes Set zeigen kann macht Freude
