ERNEMANN HEAG XVI
Im Laufe der Produktions-Jahre ~ 1907 bis 1918 wurden zwei fast baugleiche Modelle gefertigt. Die Unterschiede sind an den beiden hier ausgestellten Exemplaren zu erkunden. . .

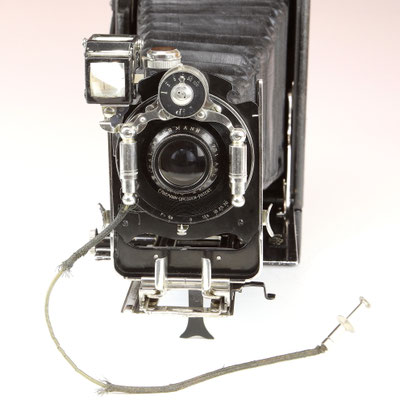

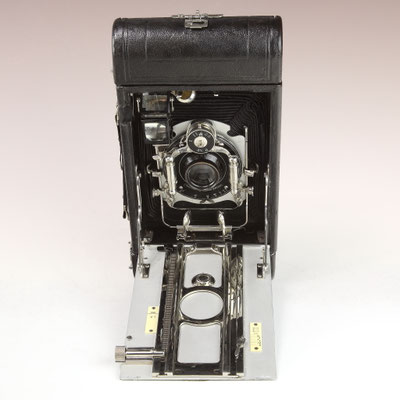

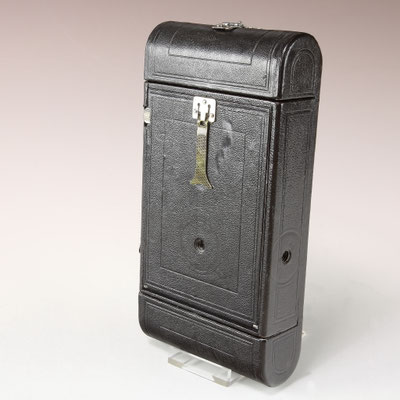

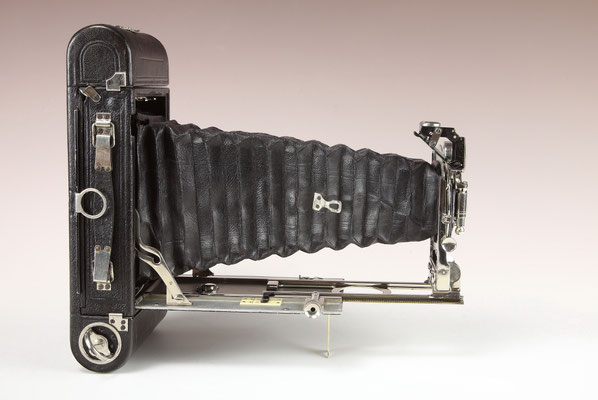

Ernemann HEAG XVI ~1907 - 1918

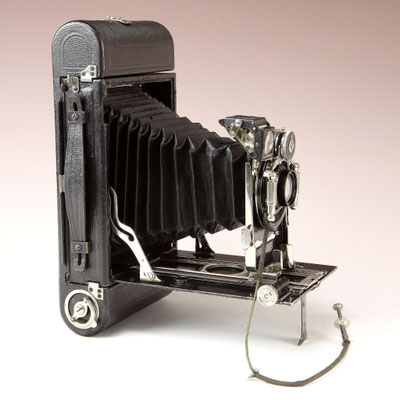

ERNEMANN HEAG XVI ~ 1907 - 1918
Gerätenummer: 151473 ( laut dieser Nummer wurde die Kamera in der Zeit von 1907 - 1908 hergestellt )
Die "Schöne, Grosse, Mächtige und Vielfältige"
Sie verbindet das Film- und Plattenformat (8.5 x 11.5cm) in einer Kamera.
- Film 116 / 118 oder Platten 9 x 12cm

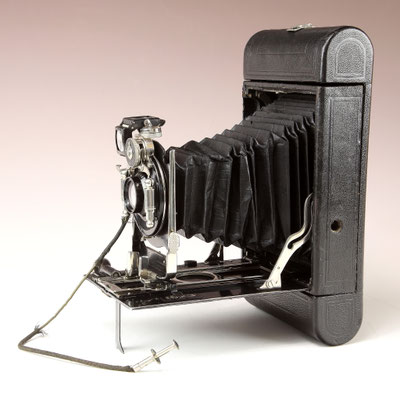

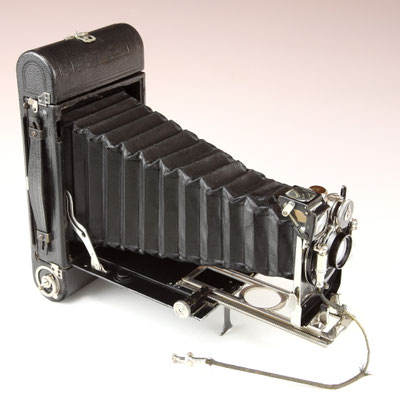

- doppelter Balgenauszug mit seitlich gefederten Halterungen
- Standarte ist Seiten- und Höhen- verschiebbar hier mit den Front-"Löffelhebeln" (frühes Modell)
- Verschluss: pneumatischer Ernemann-Dresden- Patent 100
- Objektiv: Aplanat-Symetrical Ernemann No. 113838
- Brillantsucher (Fadenkreuz Gravur) mit Libelle klappbar für horizontale & vertikale Verwendung

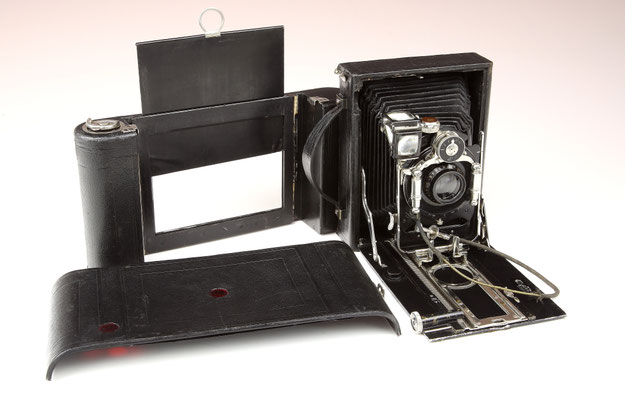

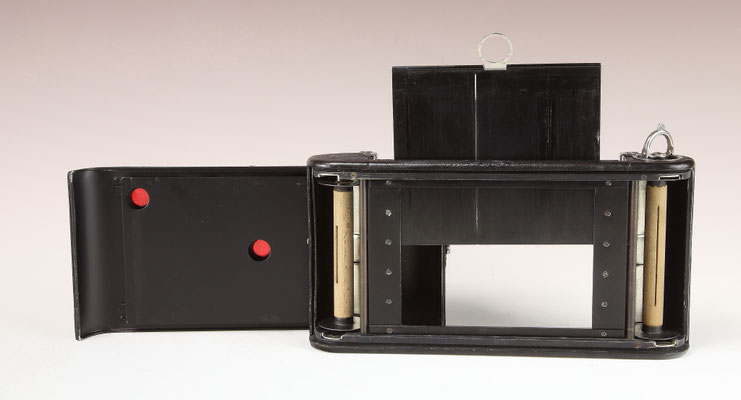

In Verwendung von Platten ist die Kamera seitlich vom Rollfilmmagazin ausfahrbar. Der Rollfilm bleibt bei einer Trennung mit einem grossen Schieber lichtgeschützt.
▫ Es scheint sich hier um eine frühe sehr spezielle Fertigung (evtl.) für die frankofonen Länder angepasste Version zu handeln. Die Markierung für die "H.L" (hinter Linse), ist mit "L.A." gekennzeichnet was "Lentille arrière" bedeutet.
Der fehlende Standfuss wurde nachgebaut, ist aber noch etwas verbesserungswürdig..-)
Sammlung engel-art.ch

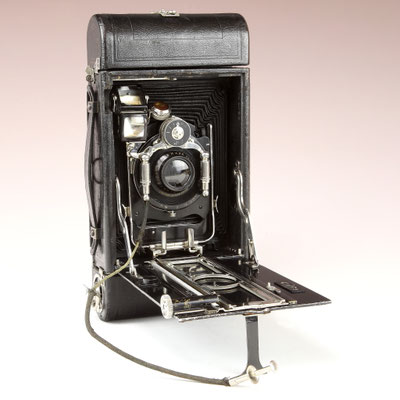

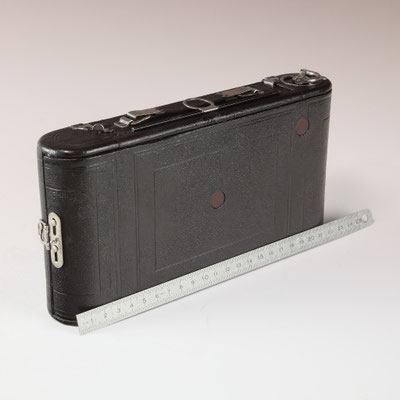

Ernemann HEAG XVI ~1907 - 1918

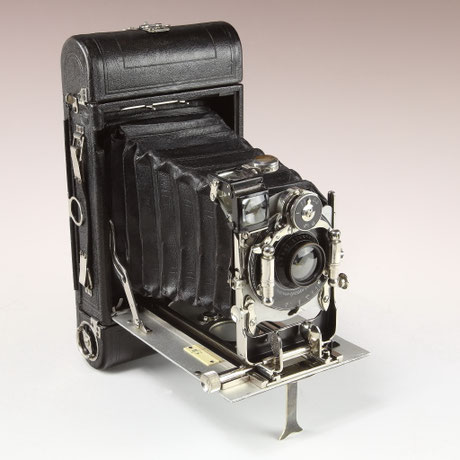

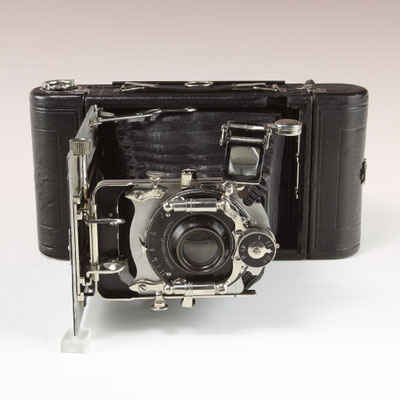

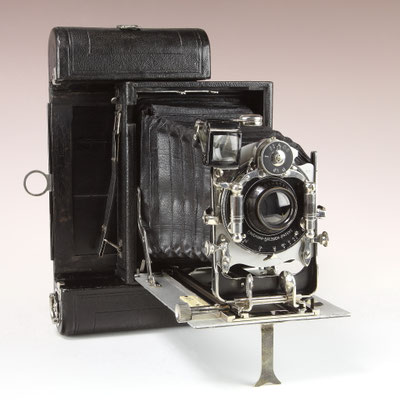

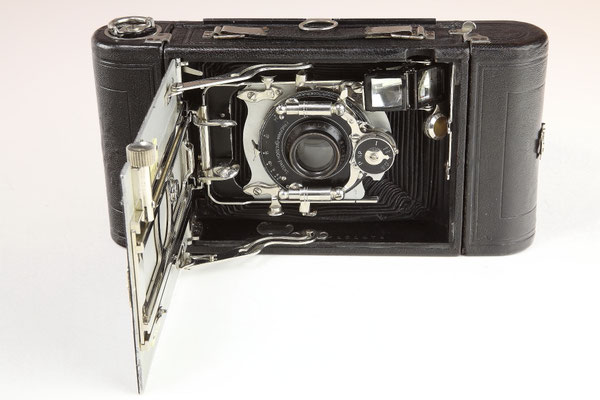

Ernemann HEAG XVI
Gerätenummer: 228776 ( laut der Gerätenummer wurde diese Kamera in den Jahren 1911 - 1912 gebaut)

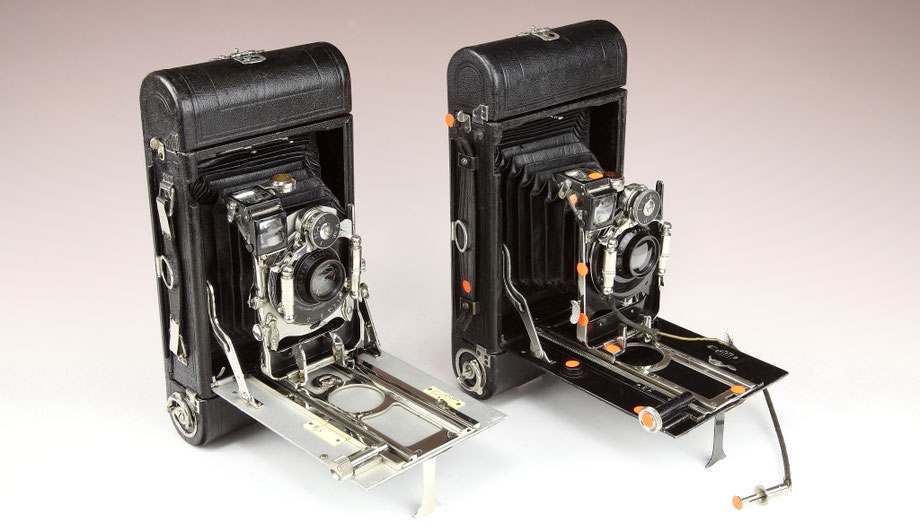

rein vom technischen gesehen ist es die gleiche Bauweise wie das oben beschriebene Modell, allerdings mit 11 kleinen, doch teils markanten Modellunterschieden:

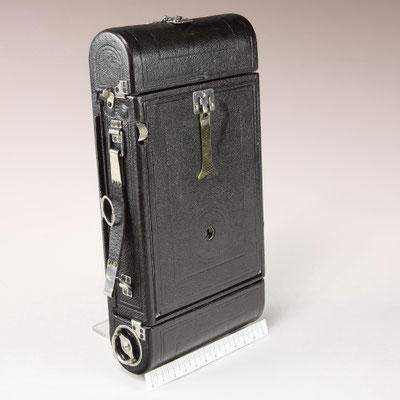

◽ Handschlaufe (geschlitzt) mit "U-Halterungen"
◽ Feder-Arretierung des Kamera- & Platteneinschubes
◽ schwarz lackierter Laufboden
◽ schmales Distanzeinstellungsrad
◽ keine Balgen-Stabilisatoren
◽ geänderte Schub-Klemmen der Standarte
◽ kein Fadenkreuz am Brillantsucher

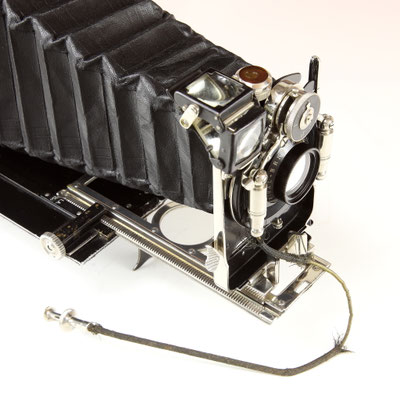

◽ geänderte Mechanik für die Vertikaleinstellung der Standarte
◽ fest verbauter Drahtauslöser am Auslösezylinder
◽ die Stativ-Fixation hat (von der Mitte) an die rechte Laufbodenseite gewechselt
◽ "Ein-Dorn-Schliessung" des Laufbodens
Auch bei diesem Modell fehlte der Standfuss, dieser wurde anlässlich der Restaurierung aus Messing nachgebaut.
Diese Kamera wurde von einem Vorbesitzer (leider ohne Wissen wo sich der Knopf der Frontöffnung befindet) mit einem Schraubenzieher und roher Gewalt aufgestemmt und damit der Öffnungsmechanismus beschädigt. Das dabei abgebrochene und verlorene Teil wurde (seitens meiner Frau) neu angelötet und (meinerseits) in Form gefeilt. Die Funktion der Verschliessung der Kamera ist somit wiederhergestellt.
Sammlung engel-art.ch
